ENR-FGB型復合式過電壓保護器
一、概述
ENR-FGB型復合式過電壓保護器（簡稱ENR-FGB）是我公司針對現行各類過電壓保護器保護弱點而生產的一種產品，專用于35KV及以下中壓電網中；不但能防護截流過電壓、多次重燃過電壓及三相同時開斷過電壓，而且能防護雷電過電壓；因此具備一系列其它類型過電壓保護器無法比擬的優點。
該產品使過電壓保護器的整體功能實現了目前功能全面、保護最完善的產品。符合國家產業政策及國家電氣產品無油化、小型化、節能環保等發展趨勢，具有顯著的技術經濟效益和廣泛的社會效益，是我國電力建設尤其是城鄉電網改造急需的產品。
ENR-FGB內部為氧化鋅閥片和電阻電容的有機組合，兼有氧化鋅閥片型避雷器與阻容吸收器的優點，從根本上克服了單純氧化鋅閥片型避雷器與阻容吸收器各自不可避免的缺點，不但能夠防雷，而且能有效抑制上述操作過電壓的幅值和陡度；雙效合一，至善盡美。

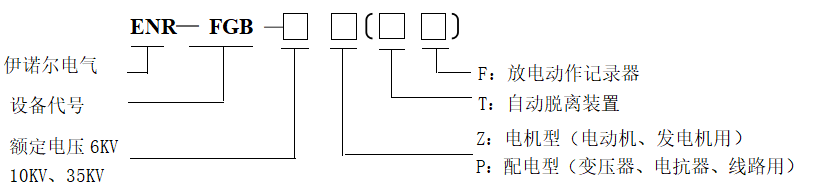

二、型號含義
四、技術數據
|
產品型號 |
額定 電壓 KV |
最高 運行 電壓 KV |
額定 電容 µF ±10% |
自動 接入 工頻 電壓 KV ±10% |
電容耐壓 直流，10S，KV |
保護 適用 范圍 |
|
|
最大耐受電壓 |
驗收試驗電壓 |
||||||
|
ENR-FGB-6Z |
6 |
6.9 |
0.1 |
8 |
46 |
34.5 |
發電機 電動機 |
|
ENR-FGB-6P |
11 |
變壓器、電抗器、線路 |
|||||
|
ENR-FGB-10Z |
10 |
11.5 |
0.1 |
15 |
60 |
45 |
發電機 電動機 |
|
ENR-FGB-10P |
19 |
變壓器、電抗器、線路 |
|||||
|
ENR-FGB-35P |
35 |
40.5 |
0.05 |
62 |
160 |
120 |
變壓器、電抗器、線路 |
|
ENR-FGB2.0- |
各類非標型號，可根據客戶具體需求定制參數 |
||||||
三、使用條件
1、戶內型；
2、環境溫度：不低于－20℃，不高于＋55℃；
3、海拔高度不超過4000m，超出4000m可根據實際情況特制；
4、相對濕度：不大于95%（25℃）；
5、電網頻率：58～62HZ（60HZ系統）、48～52HZ（50HZ系統）；
6、安裝場所的空氣中不應含化學腐蝕氣體、蒸氣、爆炸性塵埃；
7、外套的最小公稱爬電比距不小于20mm/KV，能適用于中等污穢場所使用。
四、使用須知
1、本產品連接在真空電器產品（真空斷路、真空接觸器等）與感性負載（電動機、發電機、電抗器、變壓器等）之間，如圖2-2；
2、本產品分為Z型（適用于保護電動機，發電機），P型（適用于保護變壓器、電抗器、線路），用戶訂貨和安裝應根據被保護對象，選用合適的產品；
3、本產品可增設放電記錄器，作為可選項目，用戶可根據需要選用帶“F”的產品；
4、自控脫離裝置為本產品的標準配置，屬易耗品，用戶應根據實際情況選擇備品備件的數量，確保正常運行。
