一、概述
35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜均為單芯電纜。隨著用電負荷的增加和城市電網的發展，單芯電纜被大量采用。保護單芯電纜安全運行的電纜護層保護器的使用也越來越普遍。
為更好的適應市場的需求，方便用戶現場安裝使用電纜護層保護器，我公司開發了電纜接地箱，分為電纜護層直接接地箱、保護接地箱和交叉互聯保護接地箱等幾種形式。接地箱外殼選用優質304不銹鋼，耐腐蝕能力強；同時采用密封防水設計，可在電纜溝、戶外桿塔、墻壁上安裝，安裝方式靈活，使用安全簡便，外型美觀。目前，我公司接地箱系列產品已廣泛應用于全國各個電力系統，取得了良好的運行經驗。
二、產品用途
裝置連接于電纜護層與地之間。
電纜護層直接接地箱，內部含有連接銅排、銅端子等，用于電纜護層的直接接地。
電纜護層保護接地箱和電纜護層交叉互聯接地箱內含電纜護層保護器、連接銅排、銅端子等，用于電纜護層的保護和交叉互聯接地。

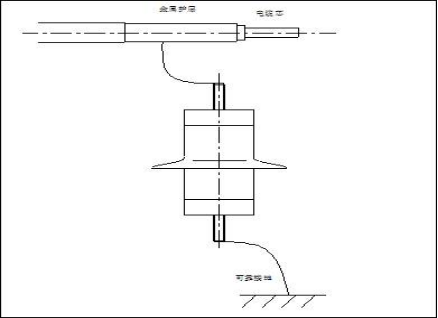

圖三：接地箱接線原理圖
三、產品型號說明
電纜護層接地箱
電纜接地箱類別：ZJJD-電纜護層直接地地箱
BHJD-電纜護層保護接地箱
JHJD-電纜護層交叉互聯保護接地箱
四、使用條件
1、環境溫度-45℃～+55℃；
2、海拔不超過2000m；超出2000m可根據實際情況特制；
4、長期施加的工頻電壓不得超過保護器持續運行電壓；對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓；
5、長期使用于異常條件，保護器需特別制作，定貨時應說明.

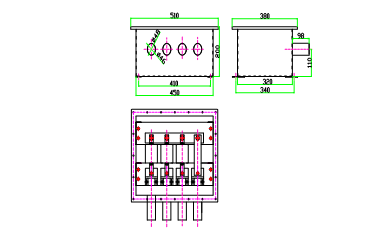

五、外形及安裝尺寸
六、使用須知
接地箱整體采用密封設計，對環境條件要求不高，可以安裝于電纜溝、電纜井、桿塔上等
1、電纜接地箱是保護電纜護層的專用裝置，避免雷擊及感應過電壓對電纜護層的危害。
2、電纜接地箱安裝于電纜護層與地之間。連接導線應能耐受保護器的殘壓，且連接回路應盡可能短。裝置須可靠接地。
3、本產品不能長期吸收超出耐受能力的工頻過電壓。
4、作為可選項，本品可增設動作計數器。用戶可根據需要選用，在訂貨時指明。
5、產品安裝時，先打開電纜護層保護箱的蓋子，將連接電纜金屬護套的引接線及接地線穿入電纜護層保護箱的進線管內，壓接接線端子,套好熱縮管，用螺栓連接接線端子；然后繞包橡膠自粘帶，加熱收縮熱縮管，使接地箱的進線口與進線電纜處密封可靠；最后，蓋上接地箱蓋子，用螺釘擰緊密封。
6、接地箱外形與安裝尺寸以實際貨物為準。
7、保護接地箱和交叉互聯接地箱投入運行1年之后，應對保護器做預防性試驗，實驗項目有：
?。?）直流1mA電壓測量：
在保護器兩端施加直流電壓（直流電壓的脈動不大于±1.5%），待流過保護器電流穩定于1mA后，讀出電壓數值，此值不得小于表一中規定的直流參考電壓值；
?。?）絕緣電阻試驗：
用2500伏搖表檢測保護器的絕緣電阻。其絕緣電阻值不作規定，但每次所測結果應相互接近，不應有短路，接觸不良或短路現象
七、訂貨條件
訂購電纜接地箱時請告知：
1、接地箱類型（直接箱、保護箱還是交叉互聯箱）；
2、電力電纜的額定電壓等級，或?qū)﹄娎|護層保護器具體性能參數要求；
3、電纜屏蔽層與接地箱之間接地電纜的外徑和導體截面積
4、保護箱是否需要增設計數器；
5、直接箱是否需要監測電纜屏蔽層接地電流；
6、訂貨數量及交貨時間。
如用戶有特殊要求應在訂貨時提出。
八、如版本更改，恕不另行通知
